家装水电安装标准尺寸一览表 -水电安装中卫生间的各个水管开槽及尺寸高度是多少

1、家装水电安装标准尺寸一览表 ，水电安装中卫生间的各个水管开槽及尺寸高度是多少？

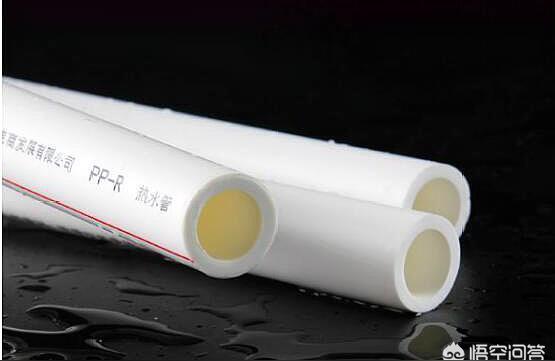

1、卫生间冷热水管

像卫生间墙面的水管是用作淋浴或者台盆的，这种水管一般尺寸规格4分和6分的，这种也就是大家常说的冷热水管，需要走冷热水的，像国内伟星、联塑很多品牌都做这种冷热水管，这种水管的管径尺寸一般比较窄，刚才说的4分的就是外径大概是20mm，还有就是6分的外径大概是25mm

2、卫生间排水管尺寸

卫生间排水管的尺寸常见的有40mm、50mm、75mm不同的需求对应的不同的排水管，卫生间的排水的地方包括洗手池下水、洗衣机下水、马桶下水、淋浴下水，不同的地方都需要用到不同类型尺寸的排水管。

3、卫生间水管预埋注意事项

A、水管尺寸

水管尺寸这个需要根据下水口的口径来决定水管的尺寸，不同的功能需求是不一样的，常见的冷热水管是4/6公分的，这个已经介绍了，而排水管的尺寸是规格常见的有32、40、50、75这几种规格。

B、弯头和三通

对于卫生间下水管很多地方接口都需要用到弯头和三通，这个三通和弯头选择的时候要注意购买质量好的管壁厚一点的PVC材质的，这样解释耐用。

C、提前规划好路径

需要做好提前规划，卫生间地漏、洗手池、卫生间马桶、冷热水管、洗衣机下水管等等，都要提前规划好位置和水管走线，以免后期更换，一旦隐蔽工程做好，再进行更换就非常麻烦，需要破砖甚至要重新做防水，所以一定要提前做好规划。

扩展知识:

一般大多数的家用卫生间下水管都会选择四寸左右，其下水管直径大部分采用75或者是50mm。如果是毛坏墙的情况：地面排水口应距墙面330-350mm，或：420-430mm。以对应马桶的300mm或400mm的眼距。

卫生间排水系统设计时，一般卫生间排水管都要有预埋的部分。在安装下水管的时候，可以用某种材料把水管抱起来，但是会占用一定的空间，但包装下水管的作用就是可以对下水管起到一个保护作用，而且非常美观实用，就算是下水管堵塞了，也拆卸方便。

2、水管安装标准尺寸方位？

水电安装，热水器2.2m.离墙出60cm.洗手盆一米高离强30cm开槽，洗手盆插座一米三高，离强35cm开槽。沐浴1M洗脸盆0.55M马桶0.2M热水器1.6左右。

3、正规水电安装尺寸表？

1.台盆： 50 cm 。

2.淋浴器： 120cm 。

3.马桶： 20 cm 。

4.拖布池： 75 cm 。

5.洗衣机： 120 cm 。

6.电热水器：170 cm 。

7.燃气热水器：130 cm 。

8.浴缸: 35cm 。

9.混水阀冷热水之间: 15cm 。

10.洗菜盆: 40cm 。11.厨房设备常用尺寸：厨柜操作台高度是810－850mm；前后深度500mm-600mm；操作台面到吊柜底，高的尺寸是550mm左右，太高太低都不好

4、水电安装尺寸标高？

1、电源开关离地高度一般在120cm至135 cm之间（一般开关高度是跟成人的肩膀一样高） ；

2、卧室床头面板：距离床边：10cm — 15cm ，离地高度：70cm — 80cm ；（卧室电视中心高度：120cm ；客厅电视中心高度：80cm — 90cm ）；

3、厨房面板必须按照橱柜图纸需求设置，并注意防油烟；一般情况下：灶台上方面板离地120cm 、橱柜内部面板离地65cm 、油烟机面板离地2100cm ；

4、卫生间插座下口离地130cm，加防水盒或防水插座；

5、热水器角阀离地高度130cm —140cm ；卫生间坐便器角阀离地高度30cm ；淋浴阀孔中心距为15cm ,离地高度110cm—120 cm；拖把池上方水嘴高度为 65cm — 75cm ，无拖把池时水嘴位置适当降低；洗衣机水嘴离地高度100cm — 110cm 。

5、水电水位标准尺寸？

1、电气管道：

按照规范标准和设计要求，电源插座高度280—300毫米，开关板高度1300—1400毫米，电视柜等特殊位置插座高度可在800毫米，分体式空调机插座高度可在1800±50毫米，门边的开关与门框距离在150—200毫米。

2、给水管道：

冷热水管道应遵循左热右冷的原则，PPR连接端头应呈水平状，冷热水管间距≥30毫米，阀门的安装位置要考虑到日后的维修及使用，注意水管安装不得靠近电源。

3、排水尺寸：

家装水电预留给排水的尺寸主要是：台盆50厘米，淋浴器120厘米，马桶20厘米，拖把池75厘米，洗衣机120厘米，电热水器170厘米，燃气热水器130厘米，浴缸35厘米，混水阀冷热水之间15厘米，洗菜盆40厘米，淋浴出水口距地面110厘米。而对于厨房中的一些常用设备，其尺寸为：橱柜操作台的高度是81-85厘米，前后深度是50-60厘米。
